16MPa高溫熱力管道磁吸式聽漏系統方案
針對熱力管道16MPa壓力、80-90℃管壁溫度的漏點監測需求，結合外貼式監測場景特性，特設計全套磁吸式聽漏系統，以實現管道漏點的24小時精準監控與定位。

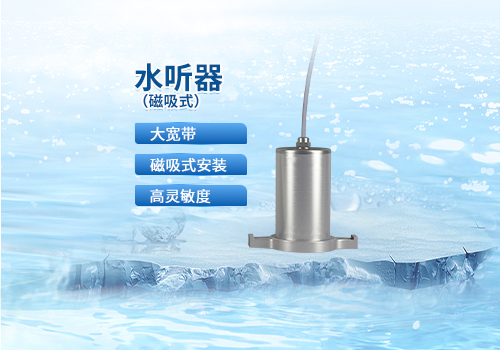

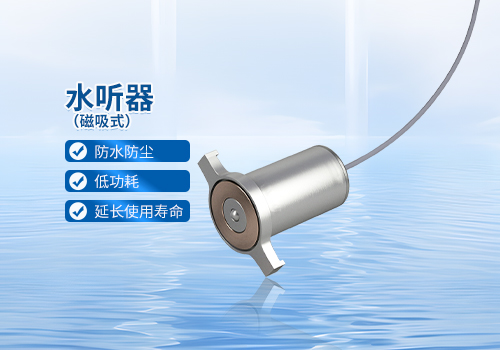

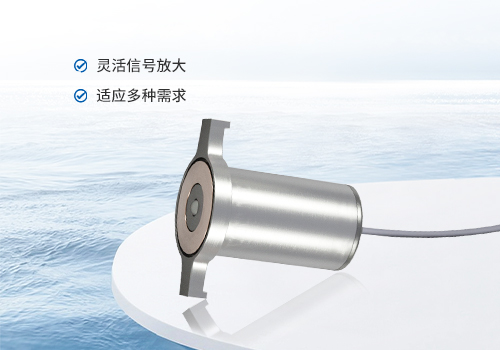

本系統核心監測終端采用磁吸式水聽器，憑借強磁吸附結構，可直接貼合80-90℃的熱力管道外壁，無需破壞管道本體，安裝便捷且適配高溫工況。考慮到外貼式水聽器無法與管內介質直接接觸、聲信號衰減較直接接觸式更大的特點，將水聽器布設間隔控制在100米以內，以保障漏點聲波信號的有效捕捉，彌補非接觸式監測的信號傳導差異。
系統配置內置高性能鋰電池，為磁吸式水聽器、數據采集模塊及定位模塊持續供電，滿足24小時不間斷監測需求，擺脫現場外接電源的限制。同時集成北斗定位功能，可實時記錄每臺水聽器的布設位置信息，為后續漏點定位提供精準的空間坐標依據，避免因管道沿線環境復雜導致的位置偏差。
在數據處理與漏點分析環節，系統通過前端采集模塊實時獲取水聽器捕捉的管道振動聲波信號，結合北斗定位數據，通過無線傳輸將原始信息上傳至后臺算法系統。后臺基于聲波傳播速度、不同水聽器接收信號的時間差，結合16MPa管道壓力下漏點聲波的特性參數，通過專用算法計算并反推漏點位置，輸出精準的漏點定位結果，輔助工作人員快速鎖定漏點并開展檢修。
整套系統適配熱力管道高溫、高壓的嚴苛工況，解決外貼式監測的信號捕捉難題，以“磁吸安裝-24小時續航-北斗定位-算法定位漏點”的全流程設計，為熱力管道漏點監測提供穩定、可靠的一體化解決方案，助力管道運維效率提升與安全風險管控。
