福州大禹電子超聲時差法流量計

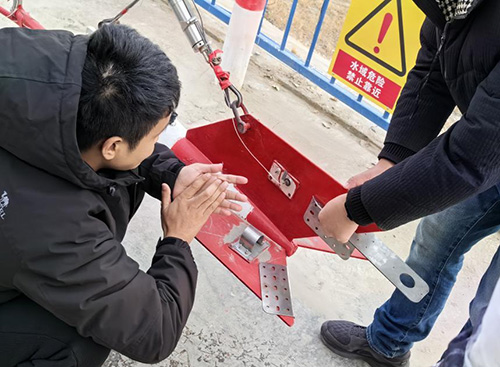

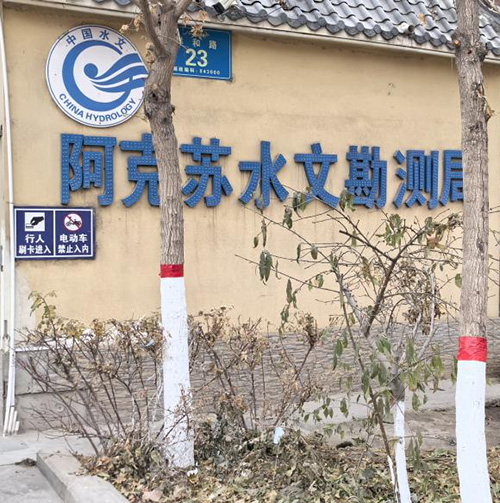

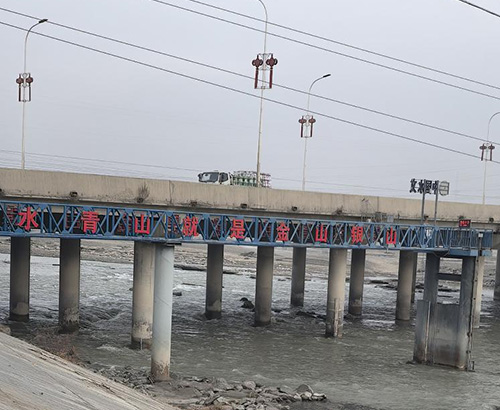

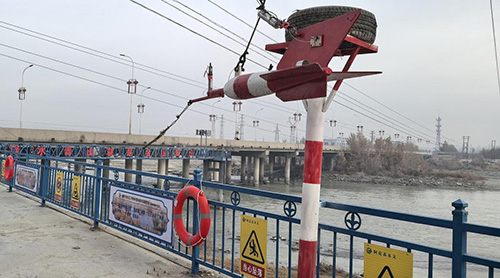

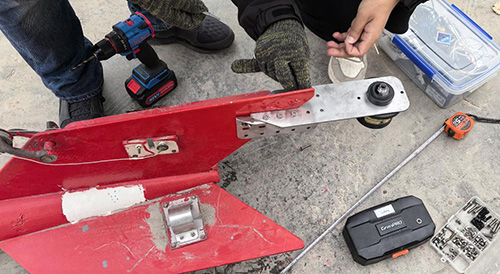

在含沙量大地方安現場和安裝注意事項案例新疆阿克蘇現場配合安裝調試
下面我按“規范—安裝—運行—高含沙量特別提醒”的結構來整理，方便你在現場對照?qǐng)?zhí)行。
一、先說結論(重點先記住這幾條)
時差法流速儀本身就是按一定含沙量等級設計的：行業標準 SL/T 186-1997《超聲波流速儀》給的使用環境含沙量指標為 3、5、10 kg/m3，并要求“聲道應無嚴重氣泡，水中無水草和大的懸浮物 。
設備選型時必須看清“最大適用含沙量”：不同廠家、不同頻率探頭適用上限不同，超過說明書上限就要考慮換方案或改用其他測流方式(如多普勒、堰槽、水工建筑物等)。
安裝斷面要盡量避開急淤急沖區、回流區：在含沙量大的河道上，斷面沖淤和漂浮物往往是導致時差法失靈的主因。
一定要有比測和定期率定：在線測流設備投運前必須與傳統方法(走航 ADCP、轉子流速儀等)比測，累積不少于 30 次，誤差和不確定度要滿足技術指南要求。高含沙條件下建議更頻繁復核 。
運行中重點關注“信號質量指標”和“漂移”：發現聲波接收質量下降、時差跳動大，首先要想到是探頭臟了、聲道被遮擋，或者含沙量突然增大造成散射/衰減 。
下面展開說。
二、整體流程(從選型到運維）
引用
三、主要規范與含沙量要求(依據標準)
1. 行業標準 SL/T 186-1997《超聲波流速儀》(專門針對時差法)
適用范圍：采用“超聲波聲脈沖傳播時差法”測速的流速儀，用于江河、渠道等流速測量 。
使用環境含沙量：標準中給出的分級為 3、5、10 kg/m3(不同型號可按需要選) 。
其他使用條件：
聲道應無嚴重氣泡;
水中無水草和大的懸浮物 。
準確度：
流速 > 0.5 m/s 時相對誤差不大于 ±3%;
流速 ≤ 0.5 m/s 時絕對誤差不大于 ±0.03 m/s(置信水平 ≥95%)。
→ 實務含義：
若你所在的斷面常年含沙量經常 >5–10 kg/m3，就要慎重，選型前一定和廠家確認“最大適用含沙量”，必要時要求廠家提供相應含沙量條件下的檢測數據或案例。
四、在含沙量大的地點的使用規范
1. 可用性判定(能不能用時差法)
建議按以下步驟自查：
步驟 1：收集歷年或汛期最大含沙量、持續時間和頻率。
步驟 2：與設備說明書或廠家核實：
說明書標注的最大適用含沙量是多少?
在該含沙量下的測速誤差、有效距離是多少?
步驟 3：對比 SL/T 186-1997 的 3/5/10 kg/m3 等級book118.com;
若斷面含沙量大部分時間 ≤5 kg/m3，且偶爾達到 10 kg/m3 的時間不長，可考慮用時差法，但要加強比測與監控
若經常 >10 kg/m3，時差法可靠性和維護成本明顯上升，應考慮;
換用對泥沙更不敏感的方法(如多普勒、堰槽、水工建筑物推流)，或把時差法只用在含沙量較小的時段/渠段，其余時段用其他方法。
2. 水利部《省界斷面水資源水量監測技術指南(試行)》(辦水文〔2020〕134 號)
在線測流設備類型：推薦采用定點式聲學多普勒剖面流速儀、電波流速儀、聲學時差法流速儀、影像測速儀等在線測流，也可用水位–流量關系、比降面積法、水工建筑物法等推流 。
比測率定要求：
投運前必須比測：用走航式 ADCP、轉子式流速儀等做比對;
單次流量隨機不確定度 ≤15%，系統誤差 –3.5%～+2%;
累積比測次數不宜少于 30 次。
→ 實務含義：
時差法在含沙量大的地方能不能用，不僅要看標準中的含沙量限值，還要通過現場比測來驗證“在該含沙量水平下不確定度和系統誤差是否仍能達標”。
3. 各地技術規程/地方標準中的共性要求
斷面要求：順直、穩定、無大的渦旋、回流，沖淤小，水位–面積關系穩定。
明渠監測點宜選在含沙量較小的渠段——這一點在含沙量大的工程上尤其重要。
如通過法蘭安裝，法蘭內口徑應足夠大(一般建議大于120mm)，接管長度盡量短
結論重點先記住這幾條：
1時差法流速儀本身就是按一定含沙量等級設計的：行業標準 SL/T 186-1997《超聲波流速儀》給的使用環境含沙量指標為 3、5、10 kg/m3，并要求“聲道應無嚴重氣泡，水中無水草和大的懸浮物”。
2.設備選型時必須看清“最大適用含沙量”：不同廠家、不同頻率探頭適用上限不同，超過說明書上限就要考慮換方案或改用其他測流方式(如多普勒、堰槽、水工建筑物等)。
3.安裝斷面要盡量避開急淤急沖區、回流區：在含沙量大的河道上，斷面沖淤和漂浮物往往是導致時差法失靈的主因。
4.一定要有比測和定期率定：在線測流設備投運前必須與傳統方法(走航 ADCP、轉子流速儀等)比測，累積不少于 30 次，誤差和不確定度要滿足技術指南要求高含沙條件下建議更頻繁復核 。
5.運行中重點關注“信號質量指標”和“漂移”：發現聲波接收質量下降、時差跳動大，首先要想到是探頭臟了、聲道被遮擋，或者含沙量突然增大造成散射/衰減。
