超聲波開發板【大禹電子】

時間：2023-07-24  作者：大禹電子  瀏覽量：2042

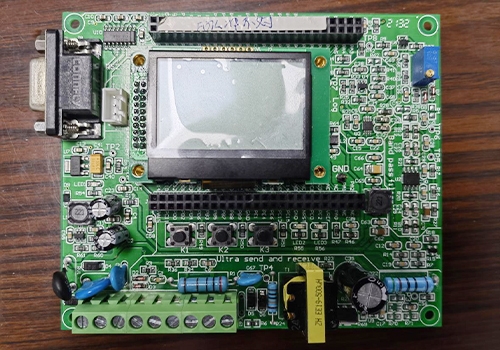

　　1、開發板整體圖片

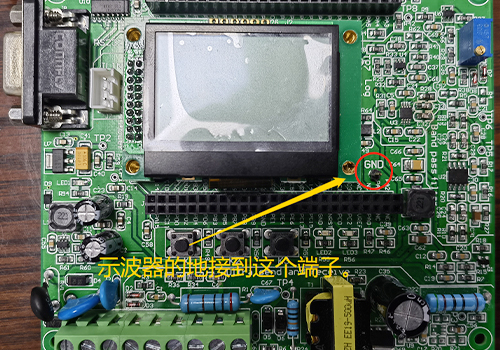

　　2、示波器的接地連接到電路板的哪個地方?


　　3、測試電路板的直流5V是否正常

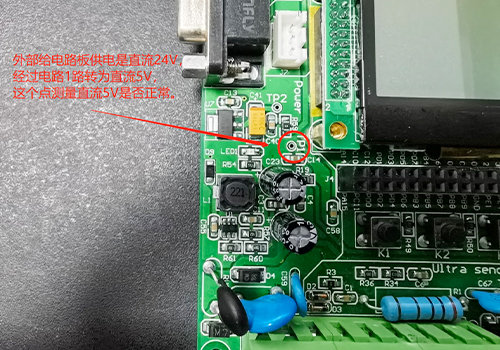

　　4、測試電路的直流3.3V是否正常

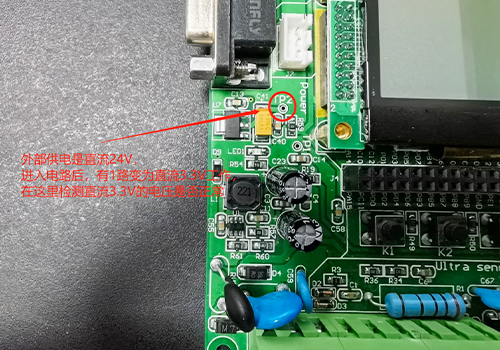

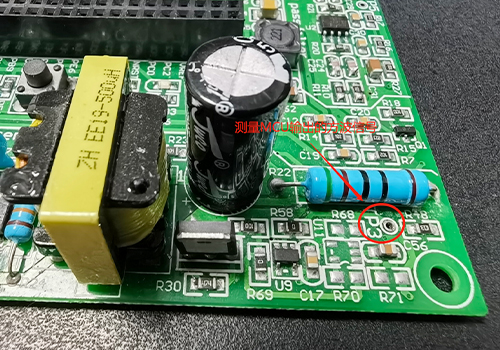

　　5、測量MCU輸出的方波是否正常

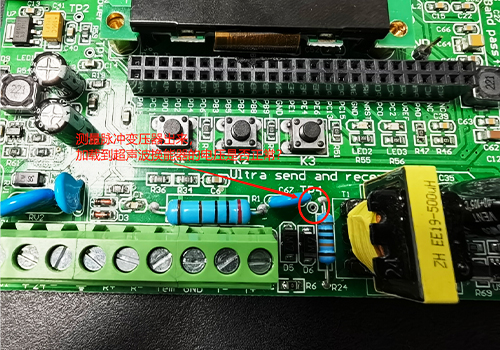

　　6、測量脈沖變壓器加載到超聲波換能器的信號是否正常

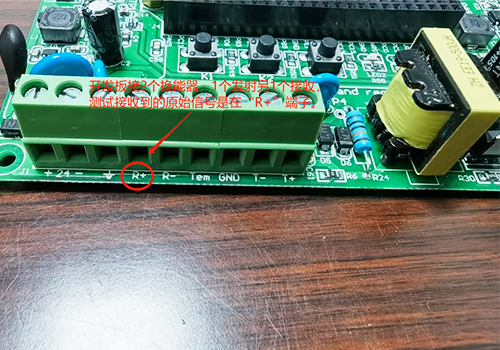

　　7、測量接收到的原始信號

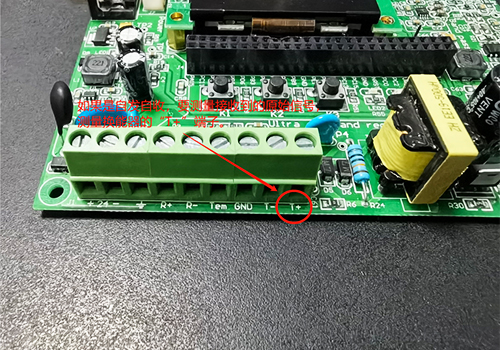

　　8、測量一發一收接收到的原始信號

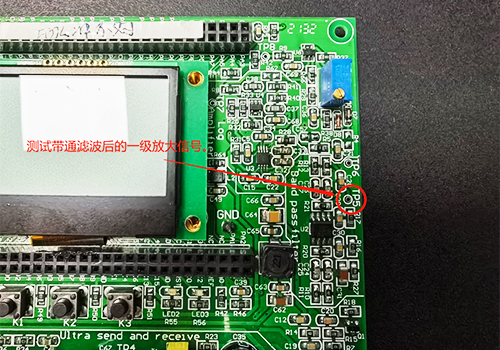

　　9、測試帶通濾波后的一級放大信號

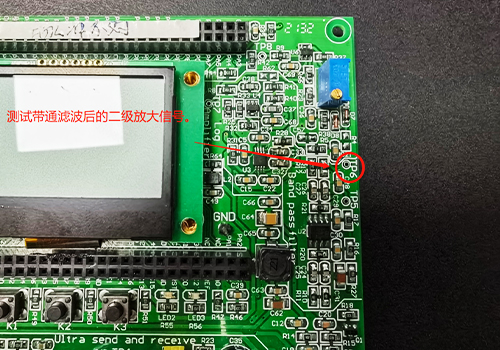

　　10、測試帶通濾波后的二級放大信號

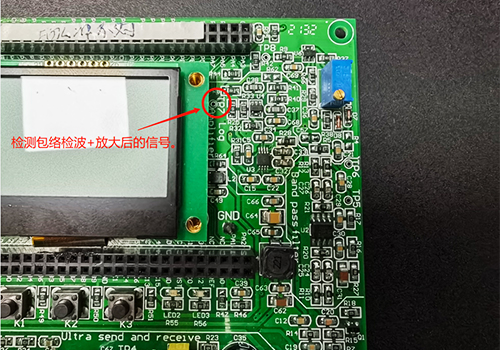

　　11、測試包絡檢波+放大后的信號
